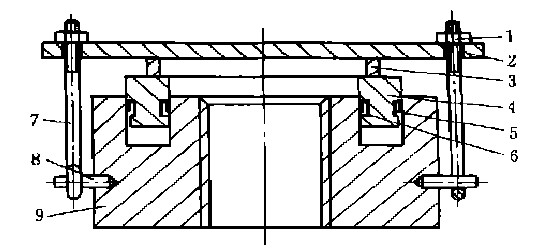

1.螺母　2.壓板　3.墊塊　4.活塞　5、6.Y形密封圈　7.連接桿　8.鐵管　9.液壓螺母缸體

　　液壓螺母的活塞上用Y形密封圈,材料是聚胺脂。這種密封圈截面小,結構緊湊,密封性、耐磨性和耐油性等都比耐油橡膠的Y形密封圈優越。它具有很長的谷部,在工作時不會產生谷部開裂。由于聚胺脂制成的Y形密封圈斷面硬度高,又有較大的預壓縮量,所以裝配時比較麻煩,操作者需用螺絲刀沿圓周一點一點地往里塞,還要不斷地用銅錘往下砸。往往一邊下去,另一邊起來,極易造成傾斜,一個人很難獨立完成。這種安裝方法勞動強度大,生產效率低,并且很容易將Y形密封圈的唇部切傷,造成漏油。

　　安裝方法:將壓板2上面的螺母1擰緊,讓活塞4始終處在受力狀態,然后將密封圈5和6一點一點地塞到液壓螺母缸體內,并不斷地?cái)Q緊壓板上面的螺母,這樣一個人就可以順利地將活塞裝進去
